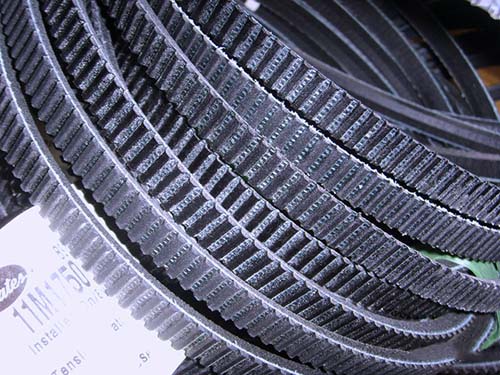

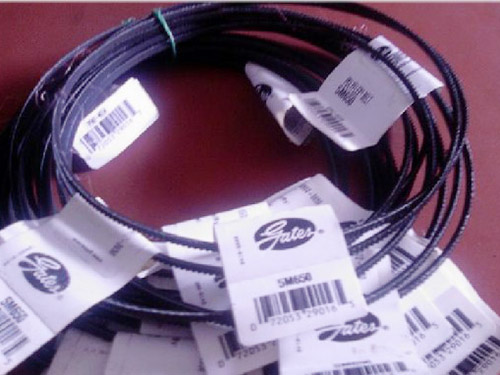

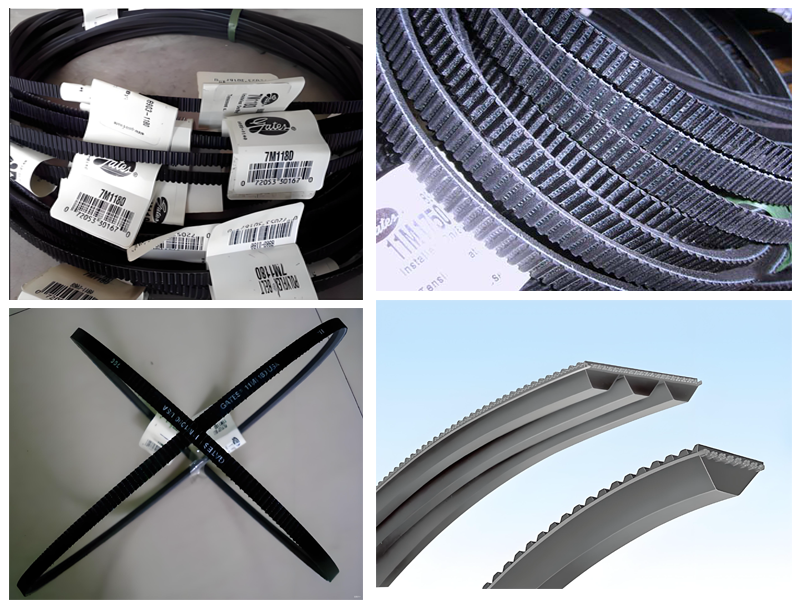

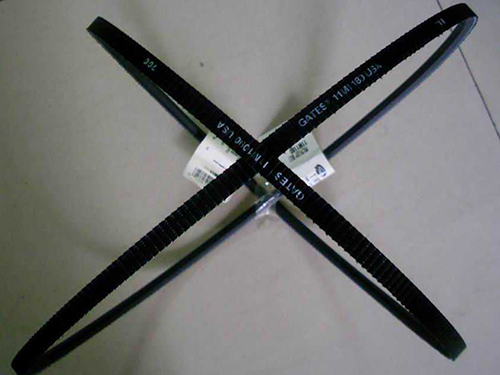

廣角帶

廣角帶是一種特殊設計的傳動皮帶，主要用于高扭矩的傳動系統中。它采用獨特的60°角和聚氨酯材料結構，使其在小空間高速運轉時能夠承受更大的負載。廣角帶具有多種特點，包括：
?1.高強度與低延伸率?：通常使用碳纖維線繩，使得皮帶具有更高的強度和更低的延伸率，同時保持高柔韌性。
?2.高剪切力與低噪音?：專有的齒型結構設計提供了高剪切力，同時降低了運轉噪音，提升了傳動效率。
?3.耐磨與耐化學腐蝕?：聚氨酯混合物材質使得廣角帶具有抗磨損、耐臭氧和大部分環境因素的能力，延長了使用壽命。
?4.免潤滑設計?：尼龍齒表面減少了摩擦，無需額外潤滑，進一步提升了使用便利性。
?5.聯組結構?：聯組廣角帶的設計提高了皮帶的穩定性，防止皮帶在傳動過程中發生翻轉或脫離帶輪，特別適用于需要多根皮帶一起傳動的系統。
?6.工作溫度范圍寬?：廣角帶的工作溫度范圍通常在-65°F到+180°F（-54°C到+85°C）之間，適應多種工作環境。
?7.長度多樣?：廣角帶的長度可根據具體需求定制，通常長度范圍從180MM到2300MM不等。
廣角帶廣泛應用于機械工具、醫療器材、庫存設備、微型用具、吹風機、木工機械等多個行業領域，是一種高效、可靠的傳動組件。

技術參數

規格	3M	5M	7M	11M
尺寸	3X2	5X3	7X5	11X7

聯數		2			3

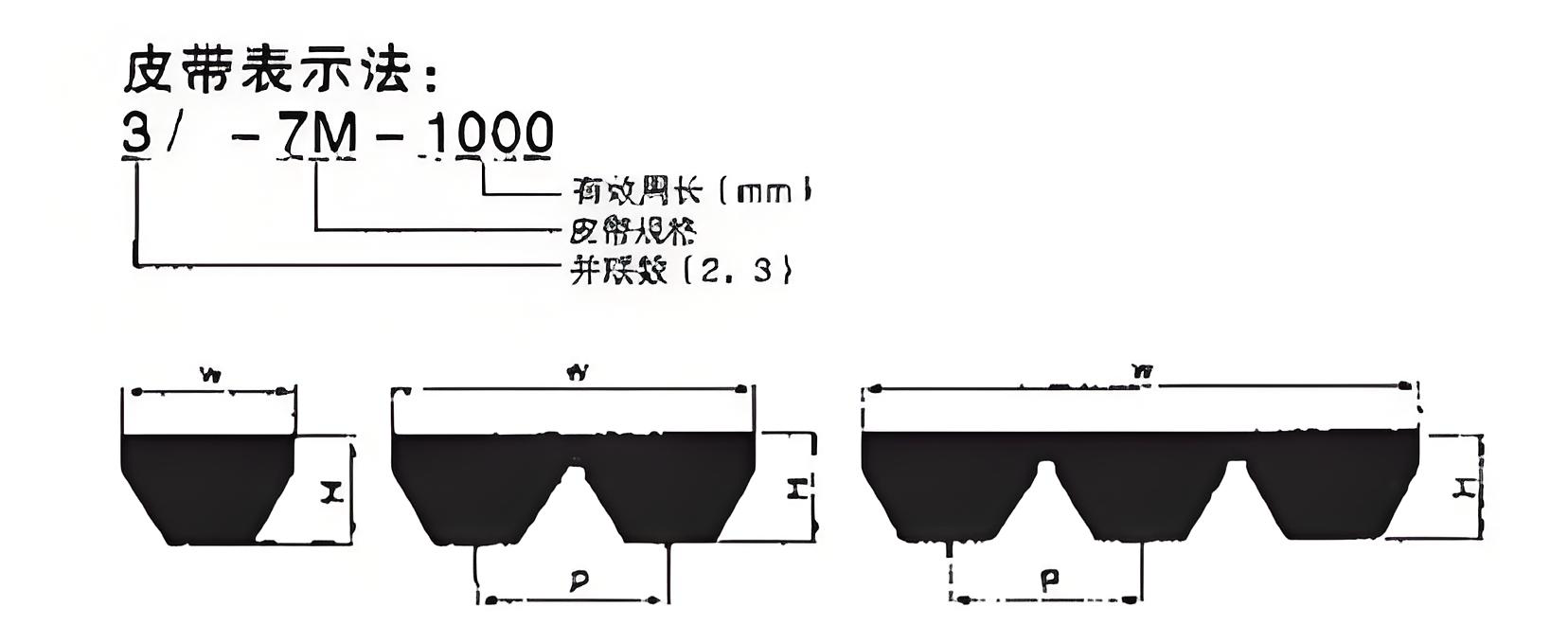

規格		5M	7M	11M	5M	7M	11M
剖面尺寸	w	9.8	15.6	24.4	15.1	24.1	37.6
	H	3.5	5.3	7.0	3.5	5.3	7.0
	P	5.3	8.5	13.2	5.3	8.5	13.2

廣角帶尺寸表

稱呼	3M			5M			7M			11M			稱呼	3M			5M			7M			11M
稱呼	1	2	3	1	2	3	1	2	3	1	2	3	稱呼	1	2	3	1	2	3	1	2	3	1	2	3
180	○	—	—	—	—	—	—	—	—	—	—	—	650	—	—	—	○	○	○	○	○	○	—	—	—
185	○	—	—	—	—	—	—	—	—	—	—	—	670	—	—	—	○	○	○	○	○	○	—	—	—
190	○	—	—	—	—	—	—	—	—	—	—	—	690	—	—	—	○	○	○	○	○	○	—	—	—
195	○	—	—	—	—	—	—	—	—	—	—	—	710	—	—	—	○	○	○	○	○	○	○	○	○
200	○	—	—	—	—	—	—	—	—	—	—	—	730	—	—	—	○	○	○	○	○	○	○	○	○
206	○	—	—	—	—	—	—	—	—	—	—	—	750	—	—	—	○	○	○	○	○	○	○	○	○
212	○	—	—	—	—	—	—	—	—	—	—	—	775	—	—	—	○	○	○	○	○	○	○	○	○
218	○	—	—	—	—	—	—	—	—	—	—	—	800	—	—	—	○	○	○	○	○	○	○	○	○
224	○	—	—	—	—	—	—	—	—	—	—	—	825	—	—	—	○	○	○	○	○	○	○	○	○
230	○	—	—	—	—	—	—	—	—	—	—	—	850	—	—	—	○	○	○	○	○	○	○	○	○
236	○	—	—	—	—	—	—	—	—	—	—	—	875	—	—	—	○	○	○	○	○	○	○	○	○
243	○	—	—	—	—	—	—	—	—	—	—	—	900	—	—	—	○	○	○	○	○	○	○	○	○
250	○	—	—	—	—	—	—	—	—	—	—	—	925	—	—	—	○	○	○	○	○	○	○	○	○
258	○	—	—	—	—	—	—	—	—	—	—	—	950	—	—	—	○	○	○	○	○	○	○	○	○
265	○	—	—	—	—	—	—	—	—	—	—	—	975	—	—	—	○	○	○	○
